快速掌握电源电路的检测方法
线性电源电路的检测方法

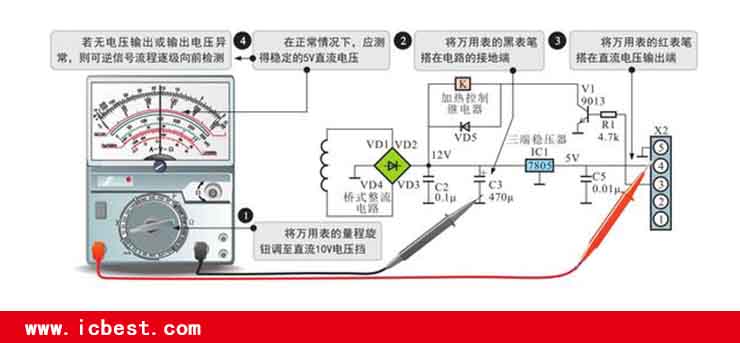

图8-18为线性电源电路(典型电压力锅的电源供电电路)输出电压的检测方法。
图8-18

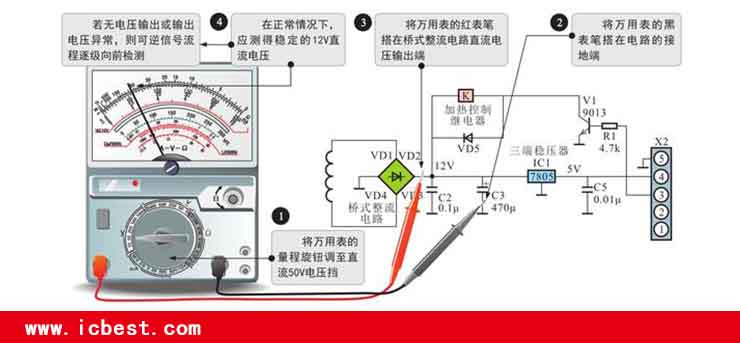

逆信号流程逐级向前检测，即首先检测整流滤波电路的输出电压是否正常，如图8-19所示。
图8-19
提示
在线性电源电路中，整流滤波电路输出的直流电压是一个关键的检测点，当输出端无电压或电压异常时，可用万用表检测整流滤波电路输出的直流电压是否正常。该处电压正常是后级输出电压正常的关键条件。
在正常情况下，将万用表的黑表笔搭在电路接地端，红表笔搭在线性电源电路整流元器件的输出端，应能够测得一定值的直流电压；若无电压输出或输出电压异常，则可逆信号流程检测前级电路。
若整流滤波电路的输出电压正常，而线性电源电路无输出，则说明稳压电路存在异常元器件，应根据实测结果进行更换、调整或修复，即可恢复电路的性能。
若整流滤波电路无电压输出，则应检测前级电路的输出电压，即检测降压变压器的输出电压是否正常，如图8-20所示。
图8-20
提示
在线性电源电路中，降压变压器的输入端为交流220V电压，输出端为降压后的交流低电压，经整流滤波电路后变成直流电压。若降压变压器二次侧绕组电压正常，而整流滤波电路无输出，则说明整流滤波电路存在异常元器件，根据实测结果进行更换、调整或修复后，即可恢复电路性能；若输出电压异常，则应重点对交流输入电路进行检测。
线性电源电路交流输入电路输入电压的检测方法如图8-21所示。
