产品名称：上海贝岭BL8039-5.5V同步降压转换器
产品型号：BL8039CB5TR
代理品牌：上海贝岭
产品封装：SOT23-5封装
交期时间：现货一般当天交货，预定需电话详情.
发货货仓：深圳、香港、上海
热门标签：BL8039参数，BL8039中文资料，BL8039原理图
咨询热线： 在线咨询
上海贝岭BL8039-2A 5.5V同步降压转换器
全新包装/正品保证/优选品牌/售后无忧
现货推荐
recommended
联系电话
recommended
联系人：商务接待
电 话：0755-8332 2522
传 真：0755-8364 8400
地 址：深圳市福田区彩田南路2010号中深花园A座六层
产品概况
产品特点
相关下载
产品描述
BL8039 是一款高效、DC-DC 降压型开关稳压器，能够提供高达 2A 的输出电流。该器件在 2.6V 至 5.5V 的输入电压范围内工作，并提供 0.6V 至 VIN 的输出电压。在外部组件上工作，例如陶瓷输入和输出电容，以及小型电感器，同时仍然提供低输出纹波。这种低噪声输出以及内部同步整流器实现的出色效率，使 BL8039 成为大功耗线性稳压器的理想替代品。内部软启动控制电路可降低浪涌电流。短路和热关断保护提高了设计可靠性。

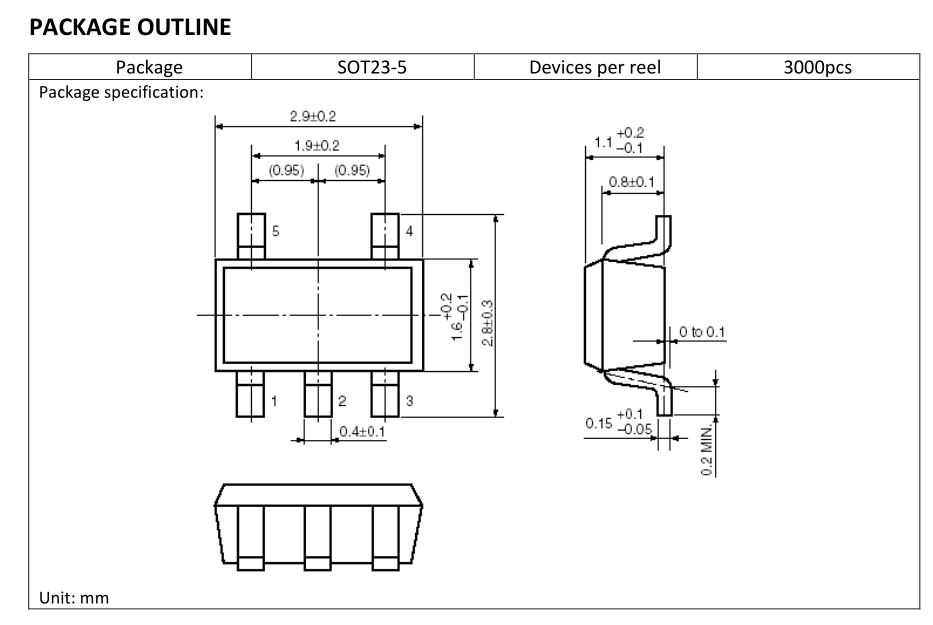

BL8039 采用 SOT23-5 封装。
产品特征
高效率：高达97%
高达 2A 的最大输出电流
输出电压范围：VREF 至 VIN
2MHz开关频率
低压差 100% 占空比操作
内部补偿和软启动
电流模式控制
参考 0.6V±2%
逻辑控制关断 (I Q<1uA)
热关断，UVLO
提供 SOT23-5
产品应用
手机
数码相机
MP3 和 MP4 播放器
机顶盒
无线和 DSL 调制解调器
笔记本电脑中的 USB 提供的设备
便携式设备
DESCRIPTION
The BL8039 is a high-efficiency, DC-to-DC step-down switching regulators, capable of delivering up to 2A of output current. The device operates from an input voltage range of 2.6V to 5.5V and provides an output voltage from 0.6V to VIN. Working at a external components, such as ceramic input and output caps, as well as small inductors, while still providing low output ripples. This low noise output along with its excellent efficiency achieved by the internal synchronous rectifier, making BL8039 an ideal replacement for large power consuming linear regulators. Internal soft-start control circuitry reduces inrush current. Short-circuit and thermal shutdown protection improves design reliability.
The BL8039 is available in SOT23-5 package.
FEATURES
High efficiency: up to 97%
Up to 2A Max output current
Output voltage range: VREF to VIN
2MHz switching frequency
Low dropout 100% duty operation
Internal compensation and soft-start
Current mode control
Reference 0.6V±2%
Logic control shutdown (I Q<1uA)
Thermal shutdown, UVLO
Available in SOT23-5
APPLICATIONS
Cellular phones
Digital cameras
MP3 and MP4 players
Set top boxes
Wireless and DSL modems
USB supplied devices in notebooks
Portable devices
