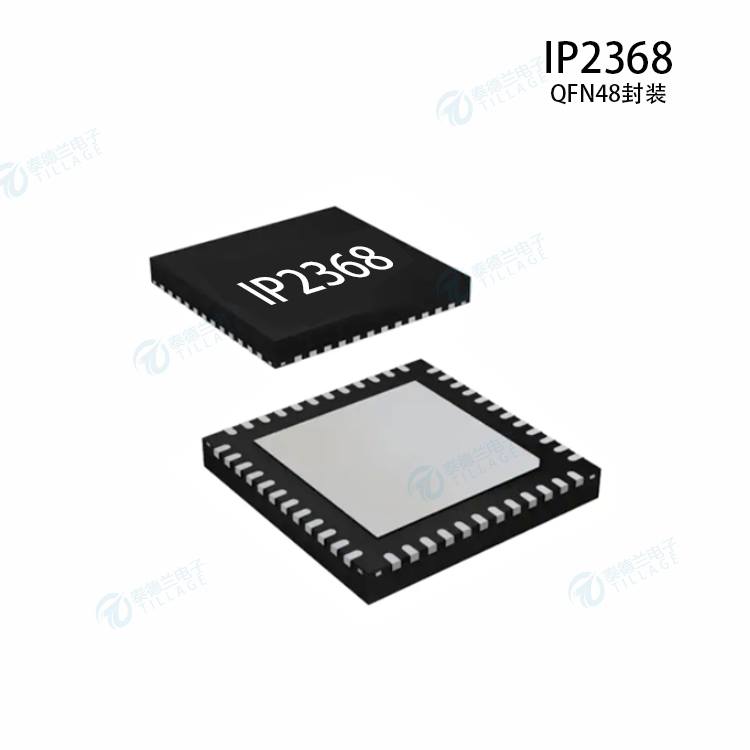

产品名称：英集芯IP2368二至六串锂电池/磷酸铁锂电池充放电芯片
产品型号：IP2368
代理品牌：INJOINIC(英集芯)
产品封装：QFN48封装
交期时间：现货一般当天交货，预定需电话详情.
发货货仓：深圳、香港
热门标签：IP2368参数，IP2368资料，IP2368原理图
咨询热线： 在线咨询
概述
IP2368 是一款集成 AFC/FCP/PD2.0/PD3.0 等输入输出快充协议 和 同步升降压转换器的锂电池充放电管理芯片；IP2368 的高集成度与丰富功能，只需一个电感实现同步降升压功能，在应用时仅需极少的外围器件，有效减小整体方案的尺寸，降低 BOM 成本。
IP2368 支持 2/3/4/5/6 节串联电芯，可通过外接电阻选择电池串联节数；IP2368 支持外接电阻选择普通锂电池还是磷酸铁锂电池，外接电阻可设置充满电压，锂电池充满电压可设置为：4.15V/4.2V/4.3V/4.35V/4.4V，磷酸铁锂电池充满电压可设置为：3.5V/3.55V/3.6V/3.65V/3.7V。
IP2368 的同步开关充放电系统，提供高达 100W 的充放电功率，可通过外接电阻设置最大充放电功率。IP2368 内置IC 温度、电池 NTC 温度和输入电压控制检测环路，可以根据不同功率充电器，智能调节充电电流。
IP2368 内置 14bit ADC，可以精确测量充电输入电压和电流，电池电压和电流。IP2368 内置电量计算法，可通过 I2C获取电池电量、充电电压、充电电流等信息。
IP2368 支持 4 个电量指示灯，定制可支持 188 数码管。
特性
充放电规格
集成 BUCK-BOOST 升降压功率 NMOS 驱动
充放电功率最大 100W
自适应充电电流调节
外接电阻可设置充满电压，单节锂电池充满电压
可设置范围为：4.1V~4.4V，单节磷酸铁锂电池充
满电压可设置为：3.5V~3.7V
外接电阻可设置最大充放电功率，最大支持 100W
外接电阻选择 2/3/4/5/6 节串联电芯充电
快充规格
集成 FCP 输入输出快充协议
集成 AFC 输入输出快充协议
集成 SCP 输入输出快充协议
集成 DRP Try.SRC 协议，PD3.0 输入输出快充协议
集成 QC2.0/QC3.0/QC3.0+ 输出快充协议
电量显示
内置 14bit ADC 和电量计
可自学习的电量计，电量显示更均匀
初始电池容量 PIN 选配置
其他功能
4/2/1 LED 电量指示灯
支持 NTC 电池温度检测
支持 I2C 功能
多重保护、高可靠性
输入过压、欠压保护
输出过流、短路保护
电池过充、过放、过流保护
IC 过温保护
充电电池温度 NTC 保护
ESD 4KV，输入（含 CC/DP/DM 引脚）耐压 30V
封装规格：7mm × 7mm 0.5pitch QFN48
应用
2~6 串锂电池/磷酸铁锂电池充放电
