上海贝岭BL5633C打印机双路H桥电机驱动器

全新包装/正品保证/进口品牌/售后无忧

产品名称：上海贝岭BL5633C-2.7V-15V双路H桥电机驱动器

产品型号：BL5633C

代理品牌：上海贝岭

产品封装：HTSSOP16，QFN3X3-16封装

交期时间：现货一般当天交货，预定需电话详情.

发货货仓：深圳、香港

热门标签：BL5633C参数，BL5633C中文资料，BL5633C原理图

咨询热线：在线咨询

资料下载：上海贝岭BL5633C-2.7V-15V双路H桥电机驱动器规格书

产品概况产品特点相关下载

产品描述

BL5633C是一款双极步进电机驱动器，具有由 N 通道功率 MOSFET 组成的双内置全桥。

它在 2.7V 至 15V 的电源电压范围内工作，每通道可提供高达 1.0A 的电机电流。内部安全功能包括过流保护、短路保护、通过外部传感器实现的灌电流和拉电流限制、欠压锁定和热关断。内部过温输出标志可用于指示热关断。

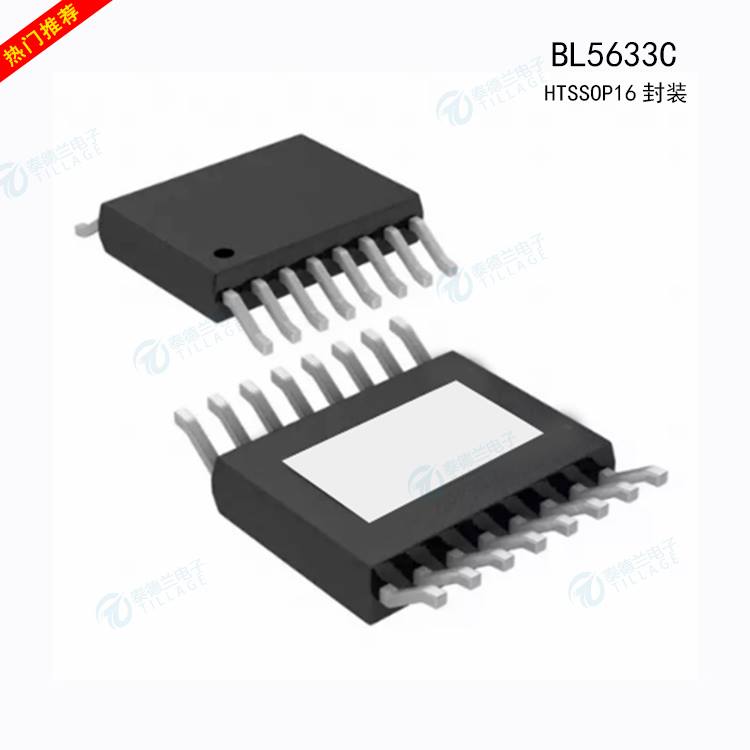

BL5633C 采用 5.0mm×6.4mm HTSSOP16 和 QFN3X3-16 封装。

产品特征

2.7-15V 宽输入电压范围

持续电流高达 1.0A

R DSON : 950mΩ (HS+LS)

低静态电流

低休眠电流

热关断保护

欠压锁定保护

过流保护

过温输出标志

PWM 绕组电流调节和限流

产品封装

HTSSOP16、QFN3X3-16

产品应用

POS机
打印机

视频安全摄像机

数码相机

电池供电玩具

Description

The BL5633C is a bipolar stepper-motor driver with dual, built-in full-bridges consisting of N channel power MOSFETs.

It operates from a supply voltage range of 2.7V to 15V and can deliver motor current up to 1.0A per channel. The internal safety features include overcurrent protection, short-circuit protection, sinking and sourcing current limits

implemented with external sensors, under-voltage lockout and thermal shutdown. Internal An over-temperature output flag is available to indicate thermal shutdown.

The BL5633C is available in 5.0mm×6.4mm HTSSOP16 and QFN3X3-16 package.

Features

Wide 2.7-15V Input Voltage Range

Continuous current up to 1.0A

R DSON : 950mΩ (HS+LS)

Low Quiescent Current

Low Sleep Current

Thermal Shutdown protection

Under-Voltage Lockout Protection

Over-Current Protection

Over-Temperature Output Flag

PWM Winding Current Regulation
