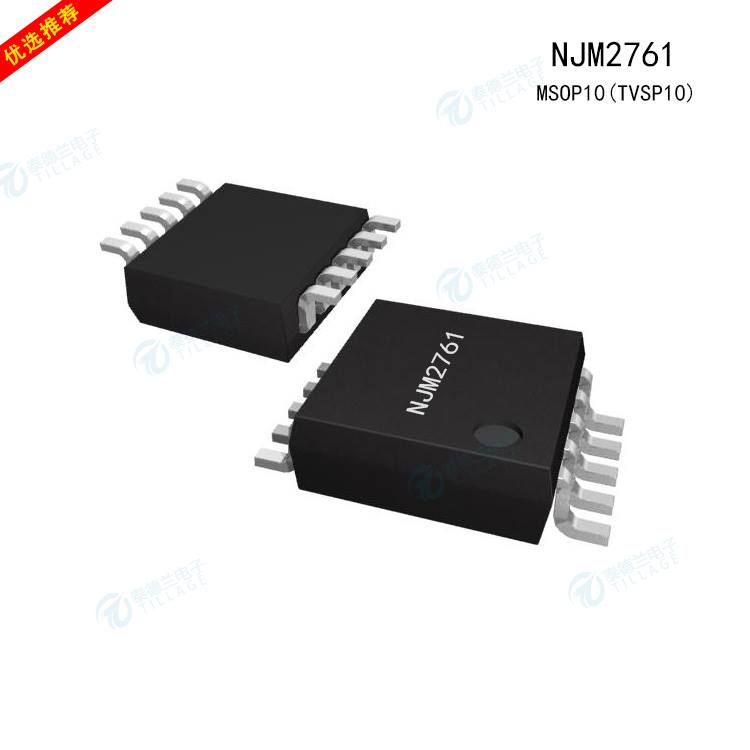

产品名称：日清纺NJM2761扬声器保护音频限制器
产品型号：NJM2761
代理品牌：Nisshinbo日清纺微电子
产品封装：TVSP10, SSOP14封装
交期时间：现货一般当天交货，预定需电话详情.
发货货仓：深圳、香港、上海
热门标签：NJM2761参数，NJM2761中文资料，NJM2761原理图
咨询热线： 在线咨询
日清纺NJM2761扬声器保护音频限制器
全新包装/正品保证/进口品牌/售后无忧
现货推荐
recommended
联系电话
recommended
联系人：商务接待
电 话：0755-8332 2522
传 真：0755-8364 8400
地 址：深圳市福田区彩田南路2010号中深花园A座六层
产品概况
产品特点
相关下载
一般说明
NJM2761是用于保护扬声器的音频限制器。其限制水平通过外接电阻器调节。它适用于个人计算机、便携式音响等。
产品特点
宽工作电压 +2.7V 至 +13.0V
通过外部电阻0.2 至1V 可变限制电平
低输出噪声 -90dBV max。
双极技术
封装外形 TVSP10
性能特征
宽工作电压 (+2.7V到+13.0V)
外接电阻器实现可变限制水平 (0.2到1V)
低输出噪声 (最大为-90dBV)
双极技术
封装图 (SSOP14，MSOP10(TVSP10)*MEET JEDEC MO-187-DA / THIN TYPE)
封装信息
| 器件型号 | 封装 外形图 | 引脚数 | 引脚 电镀层 成分 | 单品重量(mg) (参考值) | 回流焊 实装 | 流焊 实装 | 手工 实装 | 包装 形式 | MSL | 推荐焊接时 引脚排列方法 |
|---|---|---|---|---|---|---|---|---|---|---|
| NJM2761V |  SSOP14 | 14 | Sn2Bi | 65 | 可 | 可 | 可 | 一般 | 1 | |
| NJM2761RB2 | MSOP10(TVSP10) | 10 | Sn2Bi | 19 | 可 | 可 | 可 | 一般 | 1 | |
-
