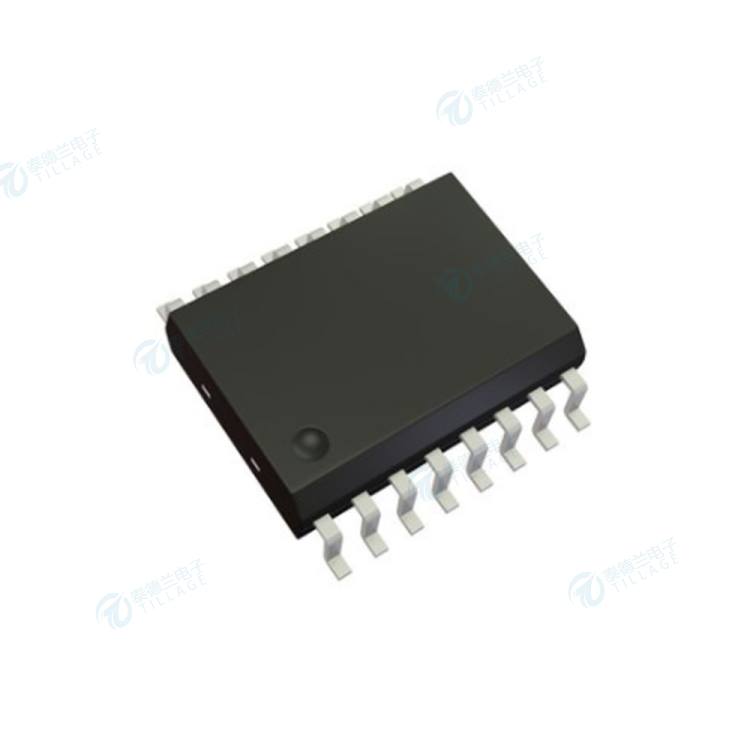

产品封装：SOIC-16封装
交期时间：现货一般当天交货，预订需电话详情.
发货货仓：深圳
热门标签：BL7141WH规格书，BL7141WH原理图
咨询热线： 在线咨询
Belling贝岭BL7141WH高速四通道数字隔离器
1、产品概述BL714x 是高性能的四通道数字隔离器，可实现输入/输出之间完全的电气隔离。每条隔离通道的逻辑输入和输出缓冲器均由双电容二氧...
现货推荐
recommended
联系电话
recommended
联系人：商务接待
电 话：0755-8332 2522
传 真：0755-8364 8400
地 址：深圳市福田区彩田南路2010号中深花园A座六层
产品概况
产品特点
相关下载
1、产品概述
BL714x 是高性能的四通道数字隔离器，可实现输入/输出之间完全的电气隔离。每条隔离通道的逻辑输入和输出缓冲器均由双电容二氧化硅(SiO2) 绝缘栅相隔离，四个数据通道完全独立，可将输入数据进行编码并在接收端无失真恢复。BL7140 器件具有四条全部同向的通道，输出侧具有输出使能；BL7141 器件具有三条正向通道和一条反向通道，两侧均具有输出使能；高耐压，面向电机、隔离电源、光伏、工业控制等应用的数字隔离器。
BL7142 器件具有两条正向通道和两条反向通道，两侧均具有输出使能。如果输入侧功率或信号丢失，后缀 L 的器件默认输出低电平，后缀 H的器件默认输出高电平。
BL714x 器件具有高绝缘能力，能够以较低的功耗提供高电磁抗扰度和低辐射，有助于防止数据总线或其他电路上的噪声和浪涌进入本地接地端，从而干扰或损坏敏感电路，并且高 CMTI能力可以保证数字信号的正确传输。BL714x 器件采用 16 引脚宽体 SOIC(W)封装,具有 5kVRMS的隔离耐压能力。
2、 产品特性
100Mbps 信号传输速率
强大的隔离性能
±100kV/µs CMTI（典型值）
5kVRMS 隔离耐压
>50 年的隔离栅寿命
高达 10kV 的抗浪涌能力
宽电源电压范围：2.5V 至 5.5V
2.5V 至 5.5V 电平转换
宽温度范围：-40℃ to 125℃
默认输出高电平（H）和低电平（L）选项
低传播延迟：11ns（典型值，5V 供电）
低脉宽失真：3ns
3、产品应用
工业自动化
电机控制
光伏逆变器
隔离电源
医疗设备
4、优势特点
高耐压等级；
＞50年的隔离栅寿命。

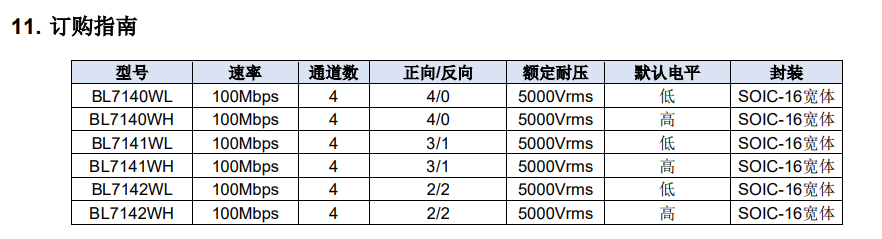

订购指南
型号 速率 通道数 正向/反向 额定耐压 默认电平 封装
BL7140WL 100Mbps 4 4/0 5000Vrms 低 SOIC-16宽体
BL7140WH 100Mbps 4 4/0 5000Vrms 高 SOIC-16宽体
