Belling贝岭ME3123整流降压DC-DC转换器

全新包装/正品保证/优选品牌/售后无忧/接受预订

产品名称：Belling贝岭ME3123同步整流降压DC-DC转换器

产品系列：ME3123

代理品牌：上海贝岭（Microne微盟）

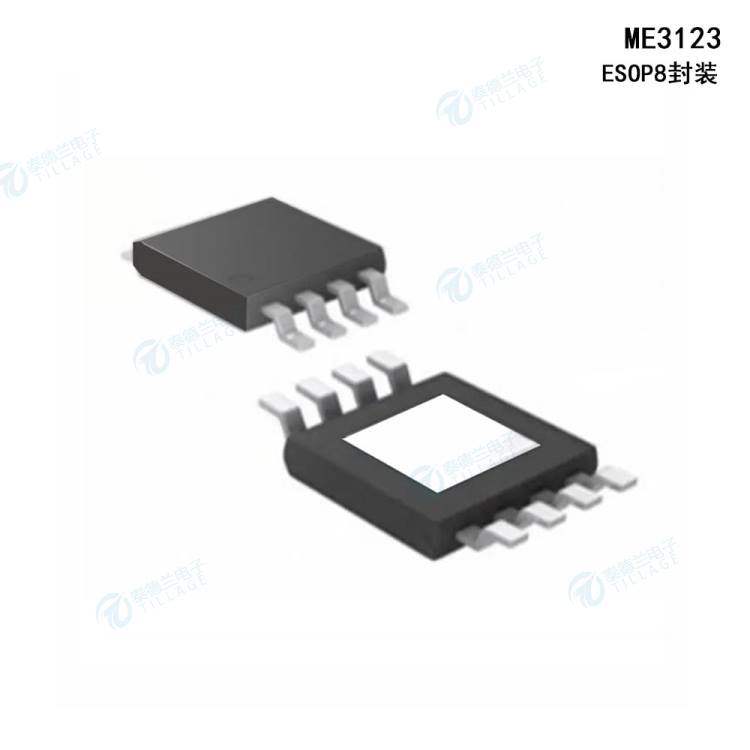

产品封装：ESOP8封装

交期时间：现货一般当天交货，预订需电话详情.

发货货仓：深圳

热门标签：ME3123规格书，ME3123原理图

咨询热线：在线咨询

资料下载：Belling贝岭ME3123整流降压DC-DC转换器规格书

产品概况产品特点相关下载

产品简介

ME3123是一款高效率、高功率密度的同步整流降压DC-DC转换器，集成两个低导通电阻的功率开关来减低开关的功率损耗。ME3121具有4.7 V - 40 V的宽输入电压范围和3 A带载能力，支持PFM/PWM自动切换，内置环路补偿、输入UVLO、限流保护、过温保护和输出短路保护，可以为机顶盒或液晶电视提供高效率、小型化的供电方案。

产品应用

ME3123主要应用在机顶盒、安防监控、车充USB等设备。

产品特点

ME3123是采用自适应恒定导通时间（ACOT）与电流模结合的控制架构，具有较快的动态响应，同时产品具有以下特点：

● 输入电压范围：4.7 V-40 V

● 关断电流：10 uA

● 静态电流：120 uA

● 导通电阻：低侧 110 mΩ，高侧 45 mΩ

● 参考电压值：0.6 V ± 2%

● 输入电压UVLO：上升阈值4.6 V，迟滞200 mV

● 逐周期限流保护：峰值限流5.7A，谷值限流3.7 A

● 输出短路保护方式：打嗝模式

● 热关断：上升阈值160 °C，迟滞30°C

● 转换效率：88%@VIN=12 V，VOUT=3.3 V，IOUT=3 A

同类产品比较

ME3123是一款40 V输入、3A带载的同步整流DC-DC BUCK转换器芯片，它是一款宽输入电压的BUCK产品。我司产品目前测试基本功能正常，可以很好满足客户需求。我司产品所采用控制架构基于自适应COT控制方式，具有较快的动态响应，下表是一些同类产品的参数对比。

产品型号	控制模式	开关类型（高侧/低侧）	带载能力	静态电流	耐压	封装
ME3123	ACOT	NMOS/NMOS	3 A	120 uA	40 V	ESOP8
ME3121	ACOT	NMOS/NMOS	1 A	120 uA	40 V	SOT23-6
ME3118	电流模	PMOS/NMOS	5 A	1.6 mA	18 V	ESOP8
ME3108	COT	PMOS/NMOS	2 A	15 uA	5.5 V	SOT23-5
ME3110	ACOT	NMOS/NMOS	2A	120 uA	18 V	SOT23-6
