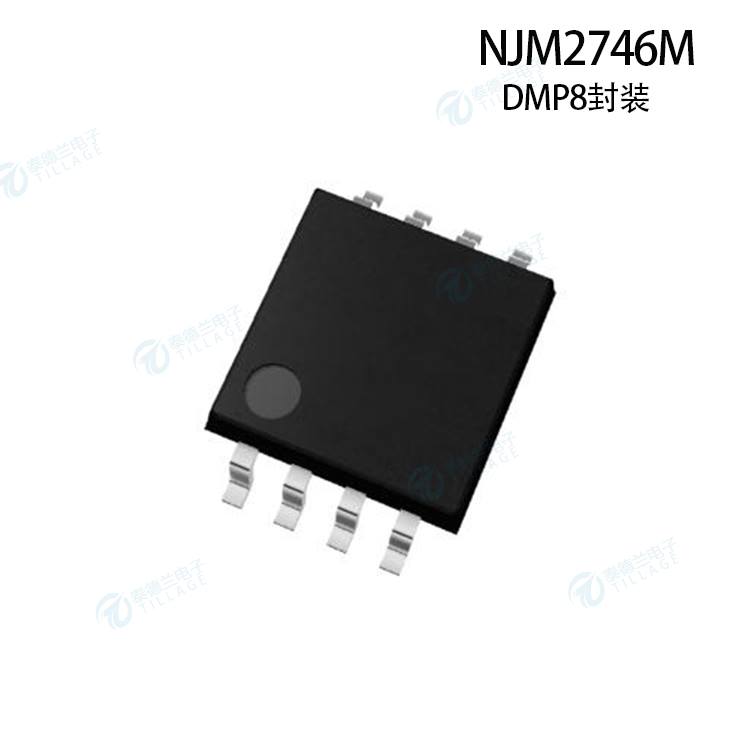

nisshinbo日清纺NJM2746M输出运算放大器

全新包装/正品保证/进口品牌/售后无忧/接受预订

产品名称：nisshinbo日清纺NJM2746M输出运算放大器

产品系列：NJM2746

代理品牌：Nisshinbo日清纺微电子

产品封装：DMP8封装

交期时间：现货一般当天交货，预定需电话详情.

发货货仓：深圳、香港、上海

热门标签：NJM2746M参数，NJM2746M资料，NJM2746M原理图

咨询热线：在线咨询

资料下载：nisshinbo日清纺NJM2746M输出运算放大器规格书

产品概况产品特点相关下载

产品简述：
NJM2746是能够获得轨至轨输出的单电源运算放大器。输出振幅能够获得从接地电平到电源电压电平的轨至轨输出，所以更加容易确保以往单电源运算放大器不可能实现的输出动态范围。因为是接地电平开始的输入，所以非常适合于单电源的应用。此外，本产品最适合于用各种放大器、缓冲器、滤波器等进行声音处理、信号检测等各种应用。并且，还备有高密度实装的2020尺寸的小型无引脚封装ESON8。

	消费	车载
通道数	2 ch.
电源	Single
电源电压	2.5 V ～ 14 V
消耗电流 (ch.)	Typ. 2 mA ～ max. 2.75 mA	Typ. - mA ～ max. 2.75 mA
输入失调电压	Typ. 1 mV ～ max. 6 mV	Typ. - mV ～ max. 12 mV
电压转换速率	Typ. 3.5 V/μsec
输入偏置电流	Typ. 100 nA ～ max. 350 nA	Typ. - nA ～ max. 430 nA
输入失调电流	Typ. 5 nA ～ max. 100 nA	Typ. - nA ～ max. 110 nA
GBW	Typ. 10 MHz
噪声电压 (en)	Typ. 10 nV/√Hz
工作温度范围	-40°C ～ 85°C	NJM2746-T:-40°C ～ 105°C NJM2746-Z:-40°C ～ 125°C
结温	125°C	150°C
稳定增益	1 V/V
封装	DMP8 SOP8 JEDEC 150mil DFN8-U1(ESON8-U1) SSOP8 MSOP8(TVSP8)	NJM2746-T:SSOP8, MSOP8(TVSP8), SOP8 JEDEC 150mil(EMP8) NJM2746-Z:DMP8
备注(1)	轨至轨输出 (V+=5V,RL=5kΩ时，一般情况下VOH≧4.9V；V+=5V，RL=5kΩ时，一般情况下，VOL≦0.1V)	如需数据表，请咨询。
备注(2)	低失真度 (V+=5V，f=1kHz时，一般为0.001%)

产品名称	封装	标注	信赖性
NJM2746M	DMP8	-	-
NJM2746E	SOP8 JEDEC 150mil(EMP8)	-	-
NJM2746KU1	DFN8-U1(ESON8-U1)	-	-
NJM2746V	SSOP8	-	-
NJM2746RB1	MSOP8(TVSP8)	-	-
NJM2746V-T	SSOP8	-	-
NJM2746RB1-T	MSOP8(TVSP8)	-	-
NJM2746E-T	SOP8 JEDEC 150mil(EMP8)	-	-
NJM2746M-Z	DMP8	-	-
