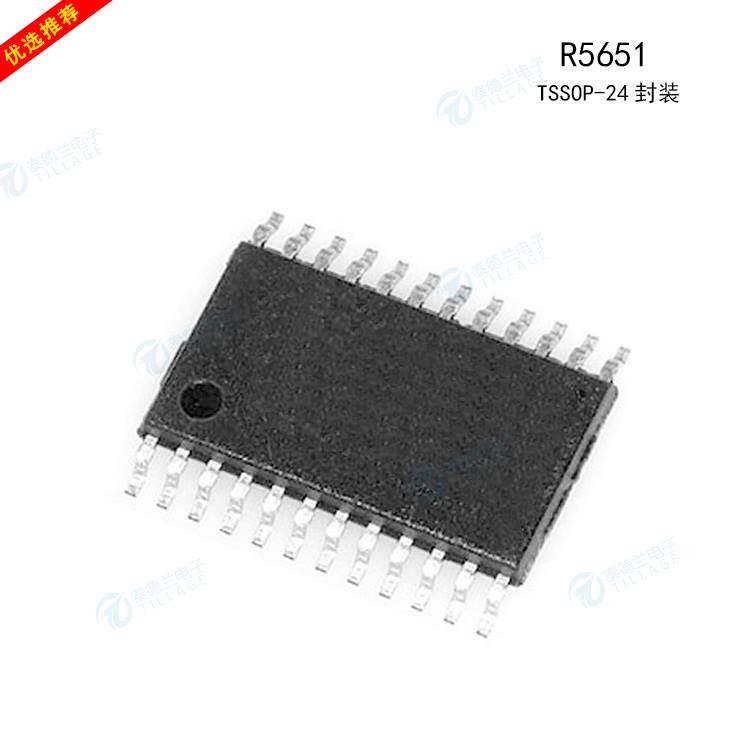

产品名称：nisshinbo日清纺R5651 三至五节锂离子电池的保护IC
产品系列：R5651
代理品牌：Nisshinbo日清纺微电子
产品封装：TSSOP-24封装
交期时间：现货一般当天交货，预定需电话详情.
发货货仓：深圳、香港、上海
热门标签：R5651参数，R5651中文资料，R5651原理图
咨询热线： 在线咨询
nisshinbo日清纺R5651三至五节锂离子电池的保护IC
全新包装/正品保证/进口品牌/售后无忧/接受预订
现货推荐
recommended
联系电话
recommended
联系人：商务接待
电 话：0755-8332 2522
传 真：0755-8364 8400
地 址：深圳市福田区彩田南路2010号中深花园A座六层
产品概况
产品特点
相关下载
产品简述：

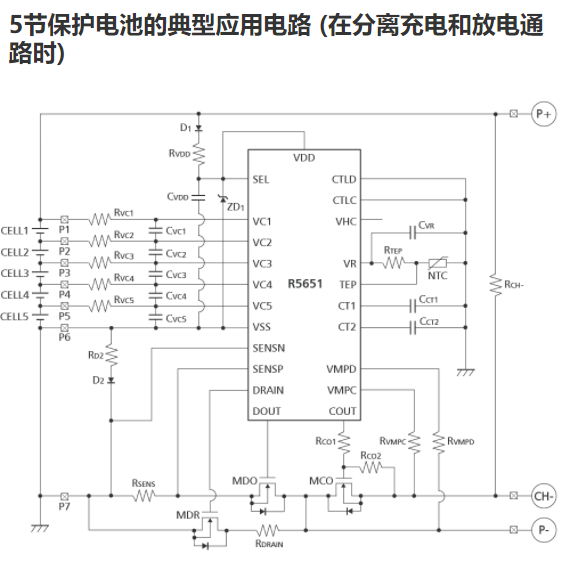

R5651 是一款适用于 3-5 节锂离子/锂聚合物二次充电电池组的过充电和过放电保护IC，具有温度保护功能。它支持3节到5节的串联，可以通过在 SEL 引脚上施加一定的电压来切换选择电池的数量。
产品特点：
使用超低阻值的电流检测电阻可以降低大电流下的放热，易于电路板热量设计。
分开充电和放电通路可以实现电池组的低阻抗。
6节或以上电池组可以使用多芯片级联功能，并且简单的电路构成使得外部元器件更少。
| 输入电压 | 4.0 V to 25.0 V (Maximum Rating: 30 V) | ||
| 元件数 | 3,4,5 | ||
| 电源电流 | Typ. 13.0 µA | ||
| 待机电流 | Typ. 6.0 µA | ||
| 过充电检测电压 | 3.6 V to 4.5 V (0.005 V Steps) | ||
| 过充电检测电压精度 | ±25 mV | ||
| 过充电检测延迟时间 | 1.0 s | ||
| 过放电检测电压 | 2.0 V to 3.2 V (0.005 V Steps) | ||
| 过放电检测电压精度 | ±50 mV | ||
| 过放电检测延迟时间 | Set by external capacitor | ||
| 放电过电流检测电压 | VDET3-1: 0.01 V to 0.15 V (0.005 V Steps) VDET3-2: 0.03 V to 0.45 V (0.005 V Steps) | ||
| 放电过电流检测电压精度 | VDET3-1: ±3 mV (0.01 V to 0.03 V), ±10% (0.035 V to 0.15 V) VDET3-2: ±8 mV (0.03 V to 0.08 V), ±10% (0.09 V to 0.345 V) | ||
| 放电过电流检测延迟时间 | VDET3-1: Set by external capacitor VDET3-2: tVDET3-1× 1/10, tVDET3-1× 1/20 | ||
| 充电过电流检测电压 | -0.050 V to -0.008 V (0.005 V Steps) | ||
| 充电过电流检测电压精度 | ±10% (-0.050 V to -0.030 V) ±3 mV (-0.030 V to -0.008 V) | ||
| 充电过电流检测延迟时间 | 512 ms, 1024 ms, 2560 ms | ||
| 短路检测电压 | 0.1 V to 0.6 V (0.02 V Steps) | ||
| 短路检测电压精度 | ±30% | ||
| 检测延迟时间短 | 330 µs | ||
| 恢复过充的条件 | Auto Release | ||
| 恢复过放电的条件 | Auto Release | ||
| 封装 | TSSOP-24 | ||
| 0 V Battery Charging Inhibition Voltage | 1.1 V, 1.3 V (Accuracy: ±0.2 V) | ||
