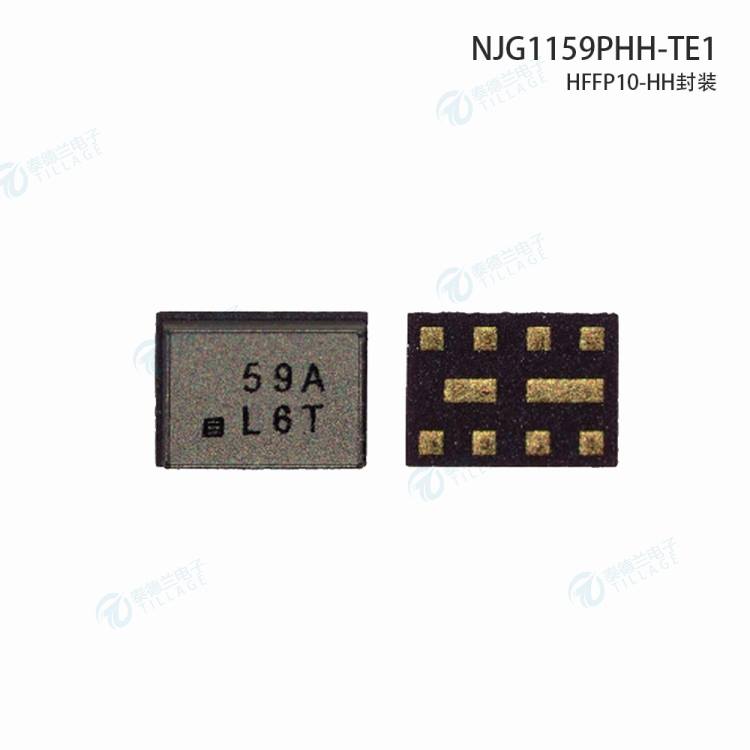

产品名称：Nisshinbo日清纺NJG1159PHH-TE1 GNSS前端模块
产品系列：NJG1159PHH
代理品牌：Nisshinbo日清纺微电子
产品封装：HFFP10-HH封装
交期时间：现货一般当天交货，预订需电话详情.
发货货仓：深圳、香港、上海
热门标签：NJG1159PHH-TE1资料，NJG1159PHH-TE1封装
咨询热线： 在线咨询
Nisshinbo日清纺NJG1159PHH-TE1 GNSS前端模块
全新包装/正品保证/进口品牌/售后无忧/接受预订
现货推荐
recommended
联系电话
recommended
联系人：商务接待
电 话：0755-8332 2522
传 真：0755-8364 8400
地 址：深圳市福田区彩田南路2010号中深花园A座六层
产品概况
产品特点
相关下载
新日本无线最新开发的一款用于车载电子的射频前端模块NJG1159PHH-A宣布进入量产阶段，该产品工作于1.5 GHz频段，能对应包括GPS、GLONASS、BeiDou、Galileo在内的全球导航卫星系统(GNSS) 。本产品符合AEC-Q100等各种汽车电子认证标准。
产品概要
NJG1159PHH是一款专用于GNSS（GPS、GLONASS、BeiDou、Galileo）的前端模块。该产品具有低噪声指数（内置高性能SAW滤波器和LNA）、高线性特性和高带外抑制特性的特点。在宽压（1.5V——3.3V）工作的同时，待机功能有利于通信设备的低功耗。本产品的外接部件只需2个，采用了超小薄型且对应RoHS规格及无卤化物的HFFP10-HH 封装，非常有利于减小实装电路板面积。
近年在车载市场，随着车载电脑系统、GNSS等各种用途的普及，无线通信应用在不断增多。于是，对车载电子产品的汽车规格标准和缩减实装面积的要求越来越高。
在GNSS用途上，卫星发射的GNSS信号比较微弱，为了提高接收灵敏度，需要用滤波器消除来自各种通信设备的干扰电磁波，再用LNA放大GNSS信号。于是，要求GNSS模块要节省空间，对模块产品的要求越来越高。
为了满足这些要求，利来-国际W66于是就开发了这款车载级别的GNSS射频射频前端模块NJG1159PHH-A产品。

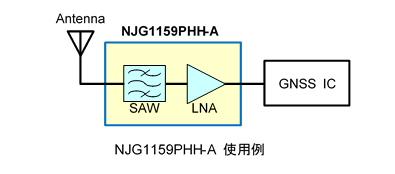

NJG1159PHH-A是利用SAW滤波器消除干扰电磁波，并且用低噪声指数(NF: Noise Figure)的LNA放大GNSS信号，所以提高了接收灵敏度。还采用了小型薄型封装，可以减少实装面积。本产品符合AEC-Q100车载电子认证标准，还符合德国汽车工业联合会（VDA）的质量管理体系审核VDA6.3。并且，按照要求，还可以应对生产件批准程序(PPAP)。
产品特点
提高了GNSS信号接收灵敏度
在前段安装有低损耗和高带外抑制特性的SAW滤波器能够消除干扰电磁波。
在后段安装有低噪声指数(NF: Noise Figure)特点的LNA能够放大GNSS信号。
因为安装了具有低损耗和高带外抑制特性的SAW滤波器和低NF特点的LNA，所以从卫星发射来的GNSS微弱信号不会被掩藏在干扰电磁波里，可以低噪声放大。对提高GNSS信号的接收灵敏度和定位精度以及定位时间做出了贡献。
高可靠性、小型封装
对应汽车电子规格的产品一般情况下，即使是SAW滤波器单体，其封装尺寸也有3.0 x 3.0 mm。本产品组合了SAW滤波器和LNA，采用了高可靠性且小型的气密封装，其尺寸只有1.5 x 1.1 mm，有利于减少实装面积。
车载电子规格
符合AEC-Q100 级别2以及VDA6.3标准，并且也能够应对生产件批准程序(PPAP)。
产品性能
低工作电压2.8 V typ.
低消耗电流3.7 mA typ.
高增益16.0 dB typ.
低噪声指数1.50 dB typ. @ f = 1575 MHz
1.65 dB typ. @ f = 1597 —— 1606 MHz
1.70 dB typ. @ f = 1559 —— 1591 MHz
高带外抑制55 dBc typ. @ f = 704 —— 915 MHz, 相对于1575 MHz
43 dBc typ. @ f = 1710 —— 1980 MHz, 相对于1575 MHz
51 dBc typ. @ f = 2400 —— 2500 MHz, 相对于1575 MHz
小型封装HFFP10-HH 1.5 x 1.1 mm (typ.), t = 0.5 mm (max.)
工作温度范围-40℃ to 105℃
符合RoHS 标准、无卤化物、MSL1
产品应用
用于汽车电子的 接收GNSS 信号用途
GNSS 有源天线
