Nisshinbo日清纺R5326K系列LOD线性稳压器

全新包装/正品保证/进口品牌/售后无忧/预订详谈

产品名称：Nisshinbo日清纺R5326K系列LOD线性稳压器

产品系列：R5326K系列

代理品牌：Nisshinbo日清纺微电子

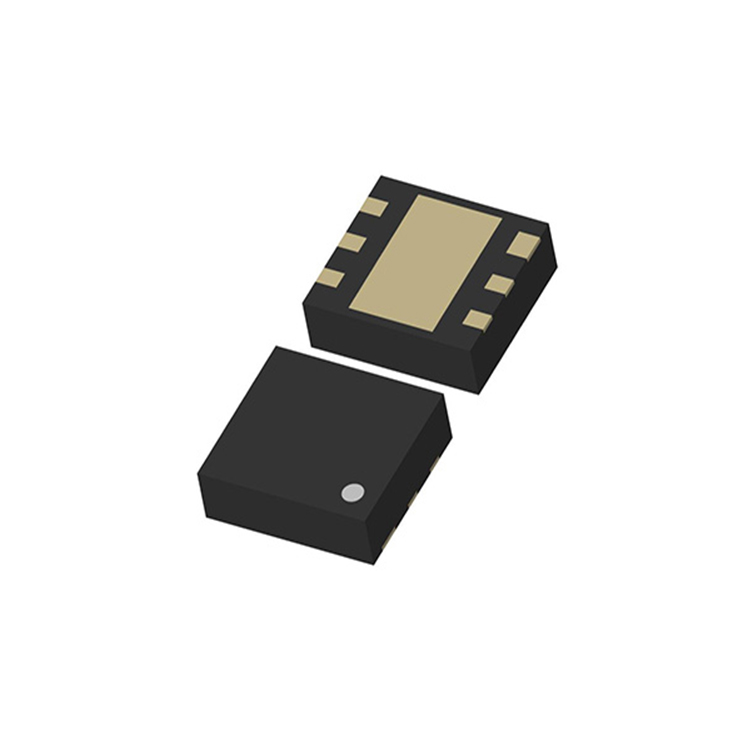

产品封装：DFN(PLP)1820-6封装

交期时间：现货一般当天交货，预订需电话详情.

发货货仓：深圳、香港、上海

热门标签：R5326K参数，R5326K原理图

咨询热线：在线咨询

资料下载：Nisshinbo日清纺R5326K系列LOD线性稳压器规格书

产品概况产品特点相关下载

产品介绍：
R5326系列cmos的自动模式切换双LDO监管机构有150毫安输出。在自动切换模式,操作可以自动切换到快速响应模式或低功率模式根据输出电流的生态功能。(自动切换到快速响应模式IOUT >马3的条件下或低功率模式下IOUT < 0.6 ma条件。)

产品特性：

• Supply Current (Low Power Mode)...................Typ. 5.5μA×2 (VR1&VR2) (IOUT=0mA)
• Supply Current (Fast Mode)..............................Typ. 50μA×2 (VR1&VR2) (IOUT=10mA)

• Standby Current ................................................Typ. 0.1μA (VR1&VR2)

• Dropout Voltage ................................................Typ. 0.19V (IOUT=150mA, VOUT=2.8V)

• Ripple Rejection................................................Typ. 70dB (f=1kHz) Typ. 60dB (f=10kHz)

• Input Voltage Range .........................................1.4V to 6.0V

• Output Voltage Range.......................................0.8V to 4.2V (0.1V steps) (For details, please refer to MARK INFORMATIONS.)

• Output Voltage Accuracy...................................±1.0% (VOUT>1.5V)

• Line Regulation .................................................Typ. 0.02%/V

• Packages .........................................................WLCSP-6-P1, DFN(PLP)1820-6,SOT-23-6

• Built-in fold-back protection circuit ....................Typ. 50mA (Current at short mode)

• Ceramic Capacitor is recommended. ..............1.0μF to 3.3μF

(Depending on VIN and set VOUT. Refer to the electrical characteristics table.)

应用程序：

为手持通信设备电源。

电源等电器相机、录像机和摄像机。

对电池供电的设备的电源。

相关推荐：
R5326K001A，R5326K002A，R5326K003A，R5326K004A，R5326K005A，R5326K006A，R5326K007A，R5326K008A，R5326K009A，R5326K010A，R5326K011A，R5326K012A，R5326K013A，R5326K014A，R5326K015A，R5326K016A，R5326K017A，R5326K018A，R5326K019A，R5326K020A，R5326K021A，R5326K022A，R5326K023A，R5326K024A，R5326K025A，R5326K026A，R5326K001B，R5326K002B，R5326K003B，R5326K004B，R5326K005B，R5326K006B，R5326K007B，R5326K008B，R5326K009B，R5326K010B，R5326K011B，R5326K012B，R5326K013B，R5326K014B，R5326K015B，R5326K016B，R5326K017B，R5326K018B，R5326K019B，R5326K020B，R5326K021B，R5326K022B，R5326K023B，R5326K024B，R5326K025B，R5326K026B
