产品名称：Nisshinbo日清纺R1245L003F-AE降压DC/DC变换器
产品系列：R1245L系列
代理品牌：Nisshinbo日清纺微电子

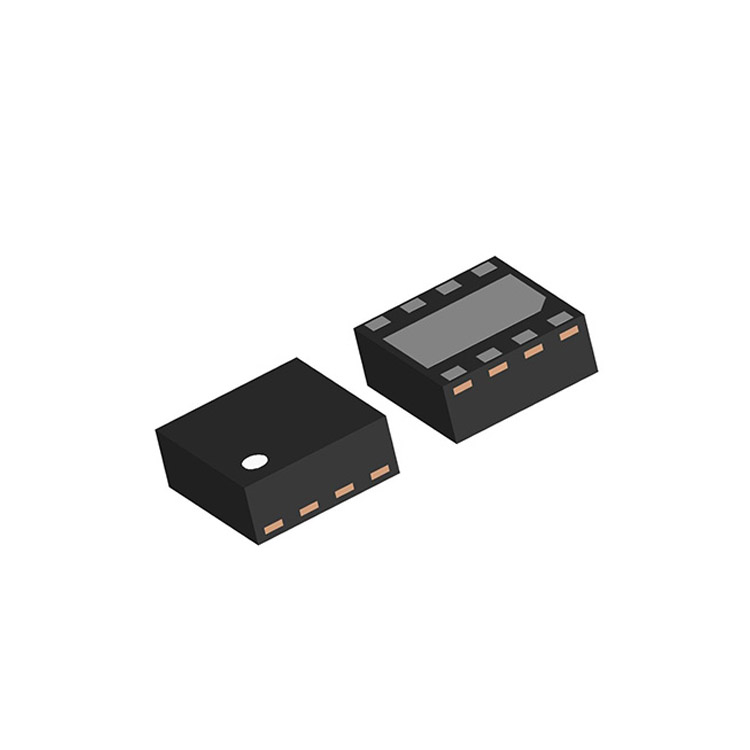

产品封装：DFN2020-8封装
交期时间：现货一般当天交货，预订需电话详情.
发货货仓：深圳、香港、上海
热门标签：R1245L003F-AE参数，R1245L003F-AE原理图
咨询热线： 在线咨询
Nisshinbo日清纺R1245L003F-AE降压DC/DC变换器
全新包装/正品保证/进口品牌/售后无忧/预订详谈
现货推荐
recommended
联系电话
recommended
联系人：商务接待
电 话：0755-8332 2522
传 真：0755-8364 8400
地 址：深圳市福田区彩田南路2010号中深花园A座六层
产品概况
产品特点
相关下载
R1245x是一种基于cmos的降压DC/DC变换器，具有内部n通道高侧Tr。内置高侧晶体管的ON电阻为0.35，R1245x可以提供最大1.2 a输出电流。每个集成电路由振荡器、PWM控制电路、电压参考单元、误差放大器、相位补偿电路、斜率补偿电路、软启动电路、保护电路、内部稳压器和引导电路开关组成。集成电路可以由电感、电阻、二极管和电容组成降压DC/DC转换器。R1245x是一种无外部电流检测电阻的电流模式工作型DC/DC变换器，实现了快速响应和高效率。作为输出电容，陶瓷型电容可以与R1245x一起使用。内部振荡器频率的选项预设为330 kHz的版本A和B, 500 kHz的版本C和D, 1000 kHz的版本E和F, 2400 kHz的版本G和h。至于保护，一个Lx峰值限流电路循环，热关机功能和电压下锁定(UVLO)功能内置。此外，有两种类型的短路保护，对于A/C/E/G版本，一个锁存保护功能，使输出锁存关闭，如果输出电压保持低于设定的输出电压后，检测电流限制是内置的，对于B/D/F/H版本，一个折回保护功能，改变振荡器频率后检测短路或等效。对于R1245x、HSOP-8E、DFN(PLP)2020-8、SOT23-6W的封装可供选择。
产品特性：
Operating Voltage 4.5V to 30 V
Internal N-channel MOSFET Driver ..... Typ. RoN= 0.35∩
Adjustable Output Voltage with External Resistor ... 0.8 V or more
Feedback Voltage and Tolerance ...............0.8 V+1 .0%
Peak Current Li.............................. Typ. 2.0 A
UVLO Function Released Voltage ........... Typ. 4.0 V
Operating Frequency ......................330 kHz (Ver. A/B), 500 kHz (Ver. C/D),
1000 kHz (Ver. E/F), 2400 kHz (Ver. G/H)
Fold-back Protected Frequency...170 kHz (Ver. B/D), 250 kHz (Ver. F), 400 kHz (Ver. H)
Latch Protection Delay Time..... Typ. 4 ms (Ver. A/C/E/G)
Ceramic Capacitors Recommended for Input and Output.
Stand-by C.e.......................... Typ. 0 μA
Packages ............................ SOT-23-6W, DFN(PLP)2020-8, HSOP-8E
