产品名称：LDO线性稳压器
产品系列：R1114
代理品牌：日本理光

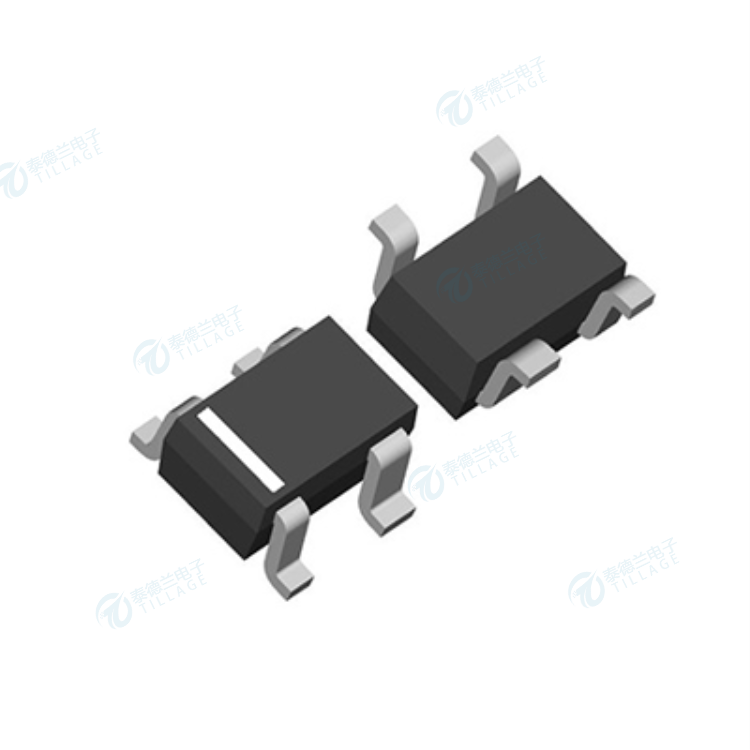

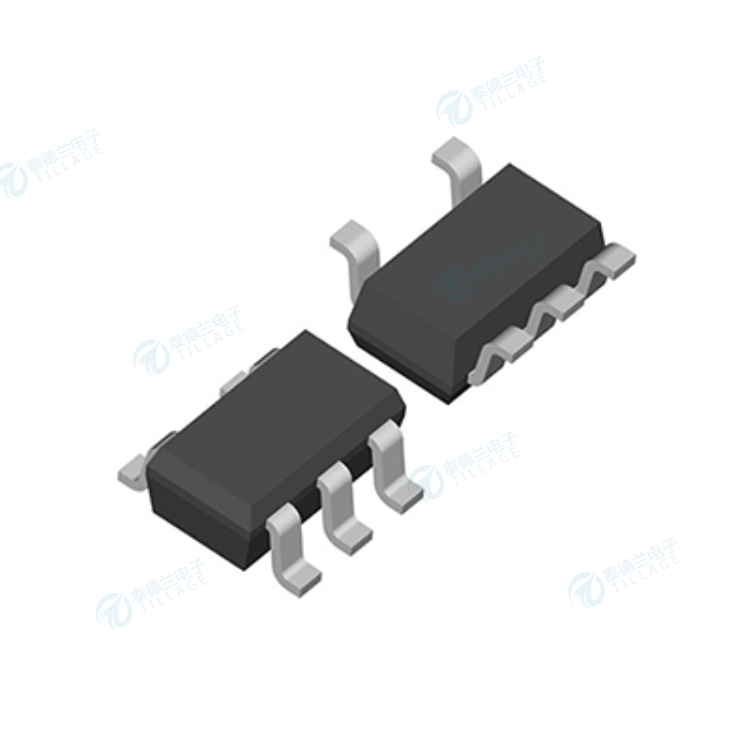

产品封装：SON1612-6, SC-82AB, SOT-23-5
交期时间：现货一般当天交货，预定需电话详情.
发货货仓：深圳福田
热门标签：LDO线性稳压器，线性稳压器
咨询热线： 在线咨询
理光半导体 R1114系列 LDO线性稳压器
全新包装/正品保证/海量现货/售后无忧
现货推荐
recommended
联系电话
recommended
联系人：商务接待
电 话：0755-8332 2522
传 真：0755-8364 8400
地 址：深圳市福田区彩田南路2010号中深花园A座六层
产品概况
产品特点
相关下载
R1114 系列
150mA电压稳压器
R1114系列是基于CMOS工艺可输出150mA的LDO电压稳压器。该系列产品的高纹波抑制和出色的负载瞬态响应使其非常适合用于手持式通信设备的电源。可以选择CE端子的极性。另外还准备了搭载自动放电功能的版本。
| 项目 | 消费 | 车载 |
|---|---|---|
| 输入电压范围 | 2.0 V to 6.0 V (6.5 V) | |
| 工作温度范围 | -40°C to 85°C (125°C) | |
| 电源电流 | Typ. 75 µA | |
| 待机电流 | Typ. 0.1 µA | |
| 输出电压范围 | 1.5 V to 4.0 V (0.1 V step) | |
| 输出电压精度 | ±2.0% (Ta = 25°C) | |
| 输出电压温度系数 | Typ. 100 ppm/°C | |
| 压差电压 | Typ. 0.22 V (IOUT = 150 mA, VOUT = 3.0 V) | |
| 线路调节 | Typ. 0.02%/V | |
| 输出电流 | 150 mA | |
| 纹波抑制 | Typ. 70 dB (f = 1 kHz) Typ. 60 dB (f =10 kHz) | |
| 输出噪声电压 | Typ. 30 µVrms (BW = 10 Hz to 100 kHz) | |
| 封装 | SON1612-6, SC-82AB, SOT-23-5 | SOT-23-5 |
【说 明】
如需更多R1114-LDO线性稳压器相关产品规格书、原理图、封装图、管脚图、电路图、选型表、停产表、命名规则、宣传彩页等资料，可到相关下载、帮助支持版块页面进行下载。
如果您依然无法在本站找到您想要的R1114-LDO线性稳压器相关产品资料，建议您联系本站在线客服咨询，感谢您的支持。
| 产品名称 | 对应 | 封装 | 标注 | 信赖性 |
|---|---|---|---|---|
| R1114Dxx1x-TR-FE |
| SON1612-6 | R1114D | R1114D-FE |
| R1114Qxx1x-TR-FE | SC-82AB | R1114Q | R1114Q-FE | |
| R1114Nxx1x-TR-FE |
| SOT-23-5 | R1114N | R1114N-FE |
| R1114Nxx1x-TR-AE |
| SOT-23-5 | R1114N | R1114N-AE |
C
有关产品的详细信息，请参见数据表。
封装文件包括封装尺寸，卷带规格，卷带盘尺寸，功耗和建议的焊盘图案。
请联系利来-国际W66或利来-国际W66的代理商以获取未发布的可靠性信息。
