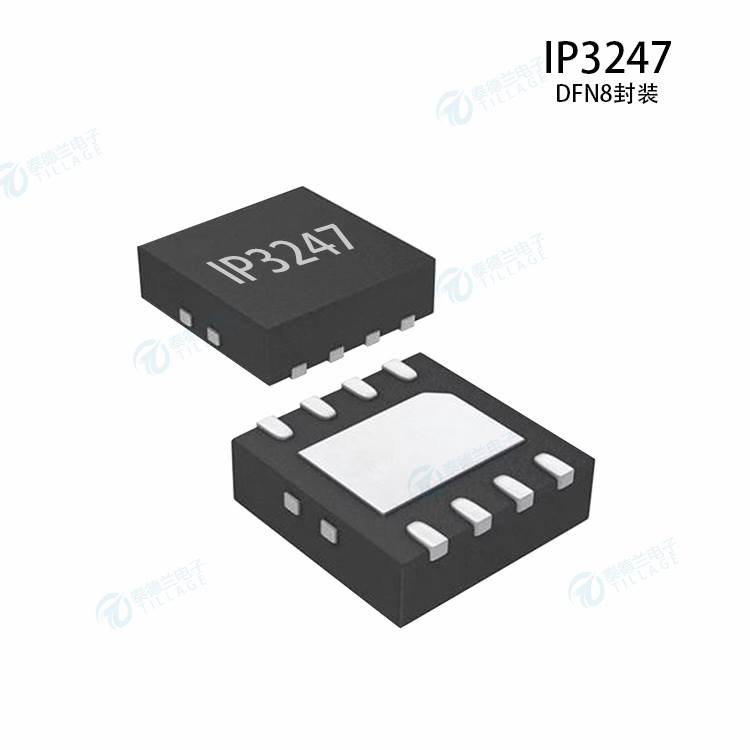

产品名称：英集芯IP3247二至四节锂电池二级保护IC
产品型号：IP3247
代理品牌：INJOINIC(英集芯)
产品封装：DFN8封装
交期时间：现货一般当天交货，预定需电话详情.
发货货仓：深圳、香港
热门标签：IP3247参数，IP3247资料，IP3247原理图
咨询热线： 在线咨询
英集芯IP3247二至四节锂电池二级保护IC
IP3247 是用于 2 至 4 节串联锂离子电池组系统的过压监视器和保护器。独立监控每节电池是否具有过压状态。
现货推荐
recommended
联系电话
recommended
联系人：商务接待
电 话：0755-8332 2522
传 真：0755-8364 8400
地 址：深圳市福田区彩田南路2010号中深花园A座六层
产品概况
产品特点
相关下载
产品简介
IP3247 是用于 2 至 4 节串联锂离子电池组系统的过压监视器和保护器。独立监控每节电池是否具有过压状态。
当检测到任意电池上存在过压状态时，通过对CD 引脚外部电容充电后的自由放电设定延时时间，当延时超时，则驱动过压保护。如果 CD 引脚开路或短路，则按内部的固定时间计时，当过压时间满足延时时间后，驱动过压保护。
为了实现更快速的产品线测试，IP3247 器件提供具有较短延迟时间的客户测试模式。IP3247 提供 DFN8(0202)封装。
产品特性
持 支持 2 、3 和 和 4 节串联电池过压保护
通过外部电容设定过压保护延时时间
压 过充电保护电压 V OV ：3.85V~4.60V(Step:10mV)
过充电保护电压迟滞：(Step:50mV)
0~300mV(3.85V≤V OV <4.00V)
0~500mV(4.00V≤V OV ≤4.60V)
压 过充电保护电压 V OV 精度：±20mV
1μA 工作电流@25°C
于 每节电池漏电流小于 100nA
输出驱动为高电平输出
压 最高耐压 30V
DFN8(0202) 封装
产品应用
笔记本电脑
不间断电源（UPS）备用电池
工作模式
正常模式：当所有电池电压低于过电压阈值 V OV 时，IP3247 以正常模式运行，OUT 引脚处于低电平。过压保护模式如果检测到任何电池电压超过过电压阈值 V OV 时，IP3247 经过延迟时间后进入过压模式。OUT 引脚在CD 引脚的电容设置的延迟时间后变为高电平，OUT 引脚将在内部拉高，外部 FET 被打开，使保险丝对地短路，从而允许电池或充电器电源使保险丝熔断。当所有电池电压低于 V OVR 时，设备返回到正常模式。
测试模式：通过将 CD 引脚开路或短接至 GND，进入客户测试模式，在这种情况下，OV 延迟将减少到 t CD_TEST ，最大值为 50ms。
