英集芯IP3005U内置MOSFET单节锂电池保护IC

全新包装/正品保证/进口品牌/售后无忧

产品名称：英集芯IP3005U超高精度内置MOSFET单节锂电池保护 IC

产品型号：IP3005U

代理品牌：INJOINIC英集芯

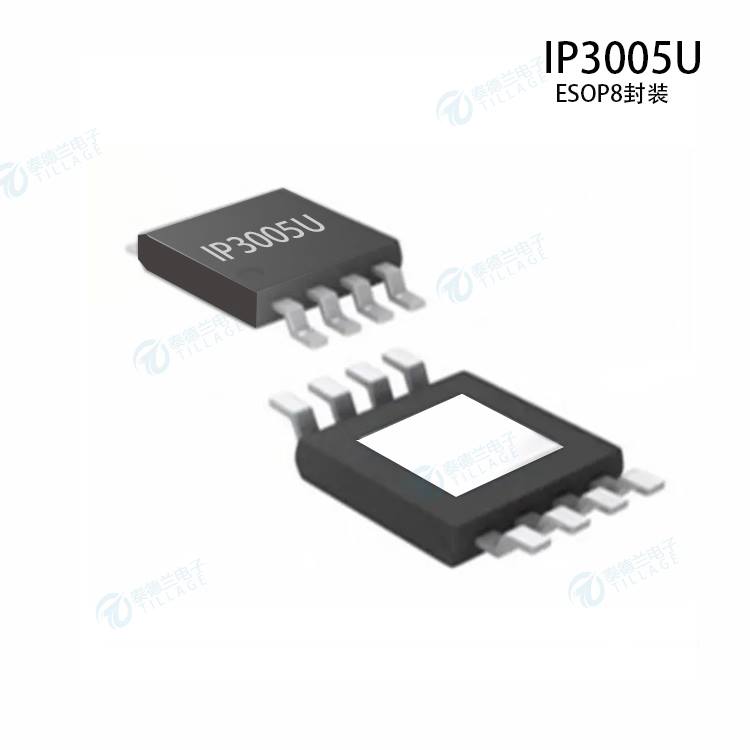

产品封装： ESOP8

交期时间：现货一般当天交货，预定需电话详情.

发货货仓：深圳/香港/上海/苏州

热门标签：IP3005U规格书，IP3005U原理图

咨询热线：在线咨询

资料下载：英集芯IP3005U超高精度内置MOSFET单节锂电池保护 IC

产品概况产品特点相关下载

产品简介

IP3005U 系列 IC 是一款超高精度的单节锂离子/锂聚合物电池保护芯片，它内置功率MOSFET，全集成了超高精度的过充电压、过放电压、过放电流、过充电流检测保护电路。

IP3005U 采用了精确的电压判断电路，让过充电压，过充恢复电压，过放电压，过放恢复电压的检测精度达到±50mV。

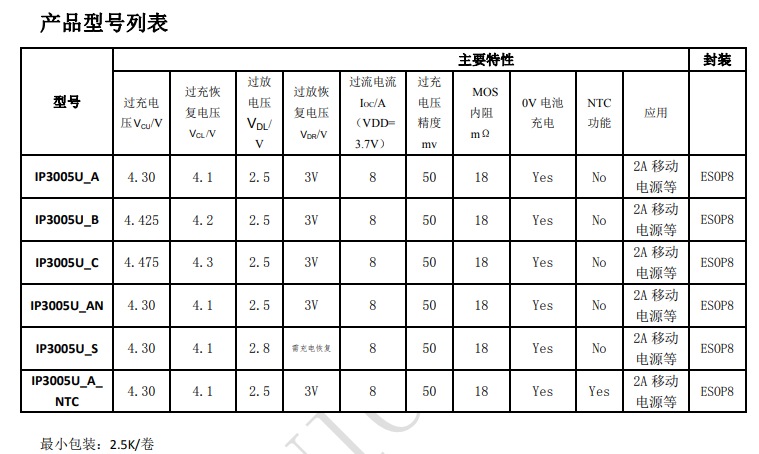

IP3005U 系列 IC 拥有大范围的电压保护和过流检测选择，拥有精细的档位步进，可根据用户要求实现多样化定制。

IP3005U 系列 IC 采用 eSOP8L 封装，自带小型散热片，配合内置功率 MOSFET 极低的导通电阻阻，在大功率工作下，拥有极佳的散热性。

IP3005U

产品特性

单节锂离子/锂聚合物电池保护 IC

内置超低导通电阻 MOSFET

Ron=18mΩ,(VDD=3.6V,ILOAD=1A)

超高精度电压检测保护

过充电压 VCU：4V ~ 4.575V，（25mV 步进）精度±50mV

过充恢复电压 VCL：3.85V ~ 4.4V，（50mV步进）精度：±100mV

过放电压 VDL：2.3V ~ 3V，（100mV 步进）精度±100mV

过放恢复电压 VDR：2.4V ~ 3.1V，（100mV步进）（部分型号没有）精度：±100mV

超高精度电流检测保护

放电电流保护：6A~13.75A，（250mA 步进）精度±30%

充电电流保护：6A~12A，（250mA 步进）精度±30%

0V-电池充电允许

超低功耗：

工作模式：3.0µA

关断模式：1.5µA

多重保护、高可靠性

负载短路保护

ESD 2KV

小型带散热片 eSOP8L 封装

产品应用

单节可充式锂离子/锂聚合物电池设备

移动电源、平板电脑

充电过压

触发：当电池电压 VDD>VCU，且 t> tCU 时，IP3005 将进入充电过压状态。此时 IP3005 会控制内部的充电逻辑，关闭内置的充电功率 MOSFET，使电池停止充电。

恢复：当出现以下两种情况，充电过压状态将被释放：

1、充电器依旧连接时，当电池电压掉至过充恢复电压 VCL 时，芯片会打开内部功率MOSFET，回到正常工作状态；

2、充电器未连接时，当电池两端接入负载开始放电，并且电池电压掉到 Vcu 以下时，芯片打开内部功率 MOSFET，IP3005 回到正常工作状态。

放电欠压

触发：当电池电压 VDDtDL 时，IP3005 将进入放电欠压状态。IP3005 会控制内部放电逻辑，关闭内置的放电功率 MOSFET，使电池停止放电。当内部功率 MOSFET被关断，芯片内部 VM 与 GND 间的上拉电阻 RVMD会使 VM 的电压上升。当 VM>1.5V，IVDD < IPDN 时，芯片进入关断休眠状态。在放电欠压和关断休眠状态下，VM 和 VDD间通过电阻RVMD 连接。

恢复：当出现以下两种情况，放电欠压状态将被释放：

1、当接通充电器，将 VM 电压拉到充电检测电压 VCHA之下时，IP3005 检测到有充电器插入，休眠状态被释放，但内部功率 MOSFET 仍被关断，只有当电池电压恢复到>= VDL 时，芯片将恢复正常工作状态。

2、若无充电器接通，或充电器电压过低致使 IP3005 未检测到充电状态，那么当电池电压>=过放恢复电压 VDR时，放电欠压状态也会被释放，芯片恢复正常工作状态。

放电过流

触发：在正常放电过程中，如果放电电流超过放电过流阈值 IIOV，且 t> tIOV 时，IP3005 会控制放电逻辑，关断内部功率 MOSFET，停止放电，进入放电过流状态。放电过流时，VM 和 GND 通过内部电阻 RVMS 短接。

恢复：当负载阻抗大于 100K 或有充电器接入时，放电过流状态被解除

注意：在过流和短路时，电池电压会被拉的很低，若在触发过流和短路之前先触发欠压，则可能需要充电才能恢复。

NTC 温度保护
触发： IP3005U 部分型号内置充放电高低温保护功能，该功能是释放检测电流，检测电流流经 NTC 电阻产生电压，通过检测这个电压来确定 NTC 阻值，进而确认外界温度。为了减小耗电， IP3005U 采用脉冲检测方法。IP3005U 推荐使用的 NTC 电阻为 103AT（B 值 3435）。低温保护检测电压默认为 0.99V，对应 NTC 电阻值 RNTC=0.99V/18uA=55kΩ，103AT 电阻对应温度约为-15℃。高温保护检测电压默认为 45mV，对应 NTC 电阻值 RNTC=45mV/18uA=2.5kΩ，103AT 电阻对应温度约为 66℃。可以通过与 NTC 串联或者并联来改变 NTC 温度保护范围。
解除：当电池温度开始恢复正常时，NTC 端子检测到的电压也会随着 NTC 电阻的变化而变化。当电压越过 NTC 恢复电压时，打开对应的 mos 管控制端子。 NTC 恢复电压为：低温时：比触发电压低 110mV 高温时：比触发电压高 9mV

标签：锂电池保护IC 锂电IC
