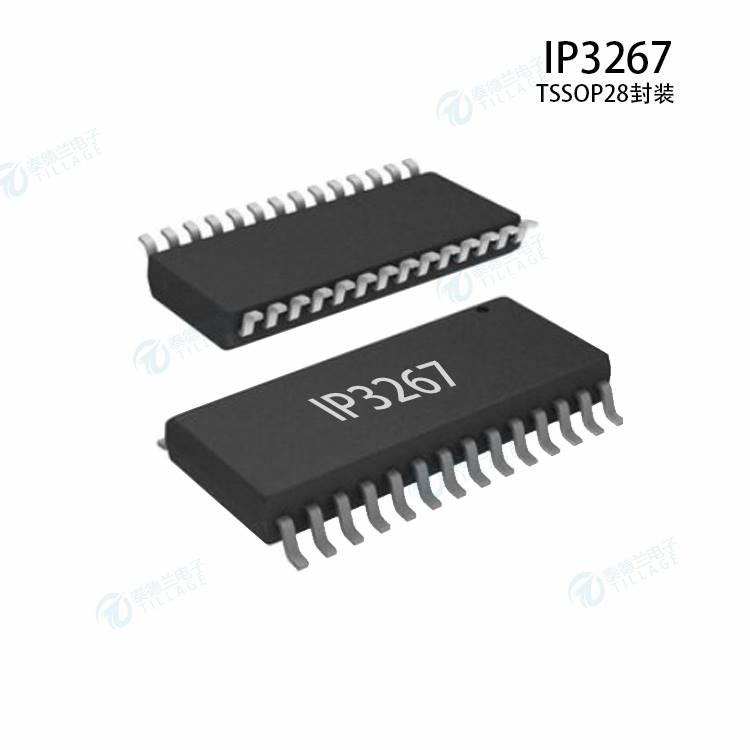

产品名称：英集芯IP3267五至十节电池保护芯片
产品型号：IP3267
代理品牌：INJOINIC英集芯
产品封装：TSSOP28
交期时间：现货一般当天交货，预定需电话详情.
发货货仓：深圳/香港/上海/苏州
热门标签：IP3267规格书，IP3267原理图
咨询热线： 在线咨询
英集芯IP3267五至十节电池保护芯片
产品简介IP3267系列内置高精度电压检测电路和延迟电路，是用于5-10节串联锂离子、聚合物和磷酸铁锂可充电电池保护的IC。IP3267内置高精度检...
现货推荐
recommended
联系电话
recommended
联系人：商务接待
电 话：0755-8332 2522
传 真：0755-8364 8400
地 址：深圳市福田区彩田南路2010号中深花园A座六层
产品概况
产品特点
相关下载
产品简介
IP3267系列内置高精度电压检测电路和延迟电路，是用于5-10节串联锂离子、聚合物和磷酸铁锂可充电电池保护的IC。
IP3267内置高精度检测电路，支持过压、欠压、三段过放电流保护、充电过流保护、断线检测保护和电池均衡功能。内置均衡电路，不需要任何外围元件即可实现电池充放电均衡， 并且还可以外扩MOS管增大均衡电流。
IP 3267内置充放电NTC检测电路， 对电池进行高低温保护。
产品特性
高精度 电压检测保护 *1
过充检测电压 V CU ：3.6V ~ 4.0V， step 50mV，4.0V ~ 4.575V， step 25mV精度：±25mV
过充恢复电压 V CL ：3.45V ~ 3.85V， step 100mV，3.85V ~ 4.40V， step 50mV精度：±50mV
过放检测电压 V DL ：1.8V ~ 2.1V， step 50mV，2.1V ~ 3.0V， step 100mV精度：±80mV
过放恢复电压 V DR ：2.0V ~ 3.1V， step 100mV，精度：±100mV
三段过电流检测功能
过电流检测电压 1：0.03V ~ 0.34V，step 10mV，精度：±10mV
过电流检测电压 2：0.06V ~ 0.68V， step 20mV，精度：±20mV
短路检测电压：1.20V 固定值，精度：±0.3V
通过外接电容可设置过充电检测延迟时间、过放电检测延迟时间和过流检测延迟时间 1可省 CCT/CDT 电容，通过芯片内部设置过充和过放延迟时间
充电过流保护功能
检测电压：0.03V ~ 0.34V，step 10mV，精度：±10mV
内置均衡功能
支持充电均衡和充放电均衡
支持外扩 MOS 管增大均衡电流
均衡开启电压3.5V ~ 4.1V，step 25mV，4.1V ~ 4.575V，step 50mV，精度：±30mV
支持充电和放电 NTC 高低温保护
0V 充电功能
断线检测功能
超低 功 耗：
工作模式：25µA
休眠模式：6.0µA
封装 ：TSSOP28
产品应用
锂离子可充电电池组
聚合物可充电电池组
磷酸铁锂 可充电电池组
-
