产品名称：英集芯IP2705 USB端口快充协议IC
产品型号：IP2705
代理品牌：INJOINIC英集芯

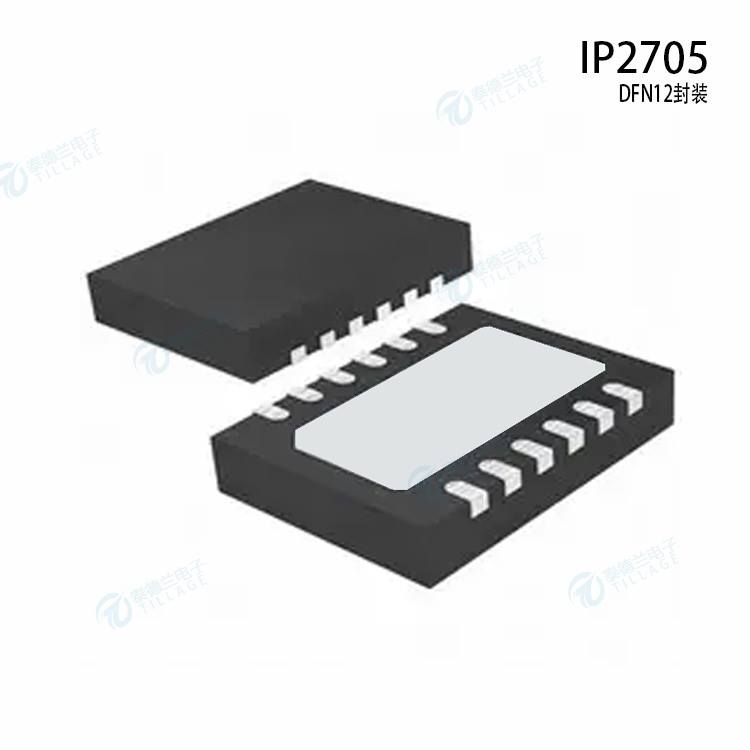

产品封装：DFN12封装
交期时间：现货一般当天交货，预订需电话详情.
发货货仓：深圳/香港/上海/苏州
热门标签：IP2705规格书，IP2705中文资料
咨询热线： 在线咨询
英集芯IP2705 USB端口快充协议IC
全新包装/正品保证/优选品牌/售后无忧
现货推荐
recommended
联系电话
recommended
联系人：商务接待
电 话：0755-8332 2522
传 真：0755-8364 8400
地 址：深圳市福田区彩田南路2010号中深花园A座六层
产品概况
产品特点
相关下载
产品简介
IP2705 是一款集成 10 种、用于 USB 输出端口的快充协议 IC，支持 USB 端口充电控制。支持 10种 快 充 协 议 ， 包 括 Type-C DFP ， HVDCP QC3.0/QC2.0（Quick Charge）Class A 和 Class B，FCP（Hisilicon® Fast Charge Protocol），AFC（ Samsung® Adaptive Fast Charge ）， SFCP（Spreadtrum® Fast Charge Protocol），MTK PE+2.0/1.1（MediaTek Pump Express Plus 2.0/1.1），Apple 2.4A，BC1.2 以及三星 2.0A。IP2705 集成 USB Type-C DFP 端口控制器，可以与 Type-C UFP、DRP 设备实现连接。IP2705支持自动检测设备类型和充电协议切换，自动响应快充协议请求。
IP2705 集成 FB 控制接口，可通过调节 FB SOURCE/SINK 的电流（最小 2uA/step）来精确控制输出电压。
IP2705 支持 18W 功率控制或 NTC 温度保护功能。
产品特性
支持 10 种 USB 端口充电协议，支持多种充电协议（QC3.0/QC2.0，FCP，AFC，SFCP，MTK PE+ 2.0/1.1 以及 Apple 2.4A，三星 2.0A 和 BC1.2）
支持自动选择快充协议或其他充电协议
支持 USB Type-C DFP
CC1，CC2 自动输出上拉状态
支持广播 3A 最大电流
完成检测和协商后，ID1 使能电源路径
支持 QC3.0/QC2.0 Class B（兼容 Class A）充电协议
支持 QC3.0 Class B：3.6V~20V（0.2V/Step）
支持 QC2.0 Class B：5V，9V，12V 和 20V
支持 MTK PE+ 2.0/1.1 快充协议
PE+ 2.0：5V~20V（0.5V/Step）配置
PE+ 1.1：3.6V~5V（0.2V/Step），7V，9V，12V 配置
支持华为 FCP 快充 5V 和 9V 电压配置
支持三星 AFC 快充 5V 和 9V 电压配置
支持展讯 SFCP 快充 5V，9V 和 12V 电压配置
支持 Apple 2.4A：DP = 2.7V， DM = 2.7V
支持三星 2.0A：DP = 1.2V， DM =1.2V
支持 BC1.2：DP 与 DM 短接
SEL可配置快充协议请求的最高电压为 20V或
12V 或 5V
自动检测 DP，DM 上电压对应的快充请求，通过调节 FB 精确控制输出电压
支持 18W 功率控制
支持 NTC 温度保护功能
NTC 和 MTK 功能自动识别
低静态功耗 IQ = 66uA(Typ.)
工作电压范围：3V~5.5V
封装 DFN12
产品应用
USB 功率输出接口、移动电源、车载充电器智慧手机、平板电脑、网络笔记本、数字相机、蓝牙配件所用的电池充电器
