产品名称：芯感智GZP194标准信号型压力传感器
产品系列：GZP194
代理品牌：芯感智
封装方式：SOP8 封装
交期时间：现货一般当天交货，预定需电话详情.
发货货仓：深圳
热门标签：GZP194参数，GZP194中文资料，GZP194原理图
咨询热线： 在线咨询

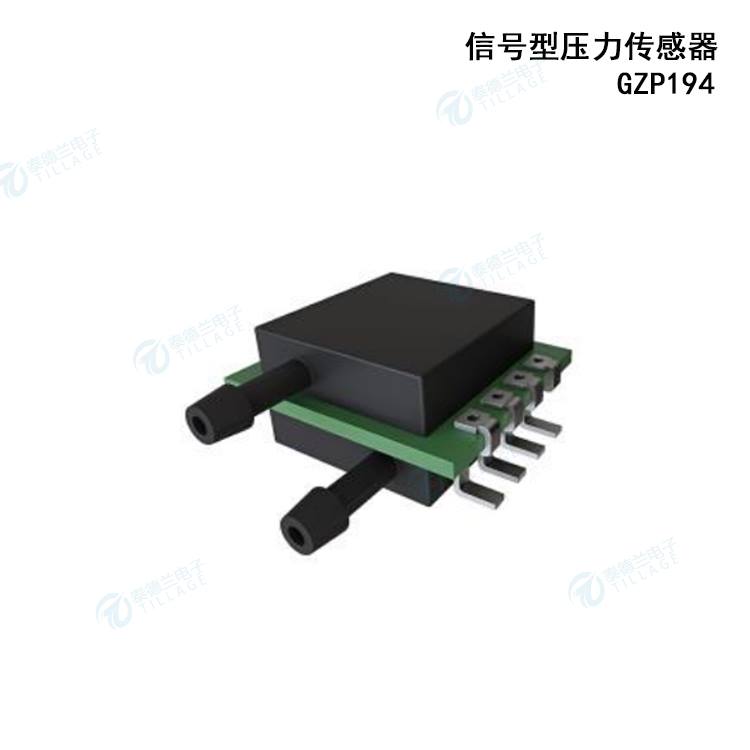

芯感智GZP194标准信号型压力传感器
全新包装/正品保证/精选品牌/售后无忧/接受预订
现货推荐
recommended
联系电话
recommended
联系人：商务接待
电 话：0755-8332 2522
传 真：0755-8364 8400
地 址：深圳市福田区彩田南路2010号中深花园A座六层
产品概况
产品特点
相关下载
产品概述
GZP194 标准信号型压力传感器，其核心部分是一颗利用 MEMS 技术加工的硅压阻式压力敏感芯片。该压力敏感芯片由一个弹性膜及集成在膜上的四个电阻组成，四个压敏电阻形成了惠斯通电桥结构，当有压力作用在弹性膜上时电桥会产生一个与所加压力成线性比例关系的电压输出信号。内置修正电路，对传感器的零点偏移和满量程跨度进行了校准和温度补偿，产生一个以供电电压为参考的高精度线性电压输出信号。
GZP194 标准信号型压力传感器采用类 SOP8 封装形式，PCB 板表面贴装 S 形引脚，方便用户安装；带倒钩的进气嘴设计，可防止加压装置因压力过大而脱落。
GZP194 型压力传感器芯片的测量介质仅限于空气等无腐蚀性的干燥气体，关于无腐蚀性气体以外的压力介质，敬请垂询。
产品特点
测量范围 0～10kPa…50kPa
MEMS 技术
差压或表压
标准模拟输出信号
温度补偿
比例输出
气嘴带防脱结构
应用领域
止血仪、呼吸机、制氧机、监护仪等医疗领域
按摩器、按摩椅、气垫床等运动健身器材领域
智慧消防、智能家居等物联网领域
压力仪表、气动元件等工控领域
结构性能
压力敏感芯片：硅材料
引线：金线
外壳材料：PPS 材料
